Coloca y ajusta tu detector PIR con cámara ARD1731-W2
El PIR-Cam es el detector que te enseña por qué ha saltado la alarma: al detectar movimiento, envía una ráfaga de fotos a la app y a la central receptora. Esta guía te dice dónde ponerlo para que las fotos sirvan y cómo ajustarlo.
- Fotos con cada salto
- Mascotas
- Pila CR123A
- 868 MHz · AES128
Qué hay en la caja
- 1 Detector PIR con cámara
- 2 Cinta adhesiva de doble cara
- 3 Bolsa de tornillería (×2)
- 4 Tarjeta con el código QR
- 5 Guía rápida del fabricante
- 6 Información legal y normativa
- 7 Pila (×3)

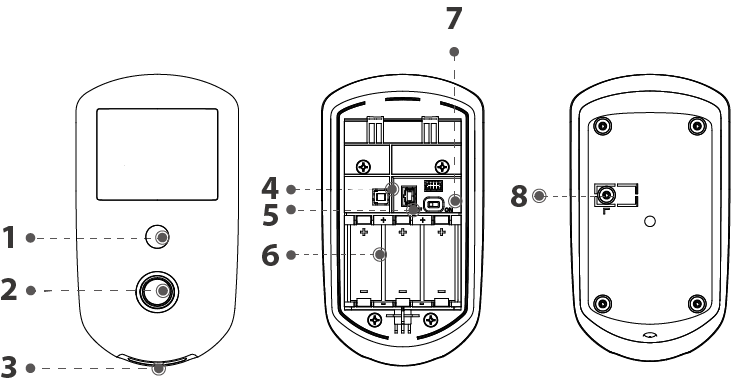

Conoce tu detector PIR con cámara
| N.º | Elemento y función |
|---|---|
| 1 | Iluminador infrarrojo ilumina la escena para que la foto salga a oscuras. |
| 2 | Cámara toma las fotos de verificación cuando el PIR detecta. |
| 3 | Piloto de estado verde: emparejando, alarma o prueba (tabla de abajo). |
| 4 | Contacto antisabotaje (tamper) salta al separar el detector de su tapa. |
| 5 | Tamper del soporte (pared) salta si arrancan el equipo de la pared. |
| 6 | Batería pilas CR123A; cámbialas cuando DMSS avise de pila baja. |
| 7 | Interruptor de encendido/apagado ponlo en ON con la central buscando. |
| 8 | Tapa trasera se atornilla o se pega a la pared; el detector encaja encima. |
Qué te dice el piloto
- Verde parpadeando rápido: emparejando con la central o modo de sensibilidad reducida (potencia de radio baja) o modo de sensibilidad reducida
- Verde fijo: alarma disparada
- Verde fijo durante 2 s: emparejamiento correcto
- Verde parpadeando lento durante 3 s: emparejamiento fallido
Vincúlalo a la central
Con la central ya dada de alta en DMSS, entra en ella y pulsa Periféricos › +. Dos formas de vincular, las dos válidas:
Escaneando su código QR
Escanea el QR de la parte trasera del dispositivo (o de su caja), pulsa Siguiente y enciéndelo cuando la app te lo pida.
Encendiéndolo con la central buscando
Con la central en modo búsqueda, abre el detector, pon el interruptor en ON (o tira de la lengüeta de la pila): la central lo capta sola.
Espera al emparejamiento, ponle nombre con su ubicación real y asígnalo a su área.
En su ficha de DMSS ajusta sensibilidad (media por defecto), inmunidad a mascotas si hay animales y el tipo de zona (instantánea o con retardo si cubre la entrada).
Modo prueba (Ajustes de la central › Modo prueba): compruébalo desde su sitio definitivo antes de fijarlo. Camina cruzando el haz, no hacia él: el PIR detecta mucho mejor el movimiento lateral.
Dónde colocar el detector
- A 2,2 m de altura exactos: es la altura con la que Dahua calcula los 12 m y la inmunidad a mascotas.
- Encuadrando la puerta de entrada o el paso obligado: la foto tiene que enseñar la cara o el cuerpo, no un rincón.
- En una esquina de la estancia, cubriendo la puerta y el paso obligado, con el intruso cruzando el haz de lado.
- Con la lente despejada: sin cortinas, plantas ni muebles altos delante.
- Dentro del alcance de radio: compruébalo con Modo prueba antes de atornillar.
- Pegado a la tapa con sus tornillos (la cinta adhesiva solo en superficies lisas y limpias).
- A contraluz de una ventana: la foto sale negra. Mejor con la luz detrás del detector.
- De frente a ventanas, cristaleras o puertas de calle: el sol y los faros crean falsas alarmas.
- Sobre radiadores, estufas o rejillas de aire ni apuntando a ellos: los cambios bruscos de temperatura disparan el PIR.
- En pasillos apuntando de frente: el movimiento hacia el sensor se detecta tarde.
- En garajes, sótanos o exterior (este modelo es de interior) ni donde haya insectos que se paseen por la lente.
- Más bajo de 2,2 m con mascotas: un perro grande subido a un sofá entra en el haz.

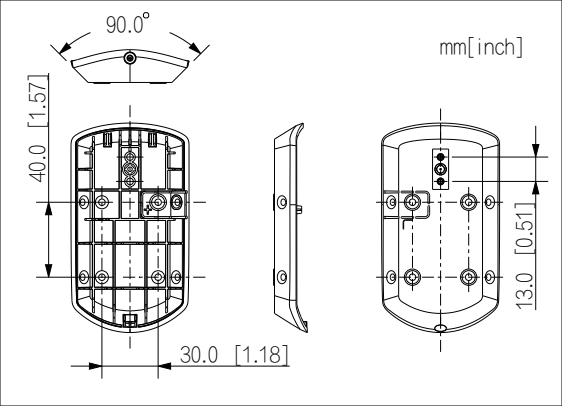

Montaje
Retira la tapa trasera del detector (encaja a presión; ayúdate de un destornillador plano en la muesca).
Marca los taladros con la tapa a 2,2 m, en la esquina, y usa los agujeros en ángulo si va en rincón.
Atornilla la tapa (o pégala con la cinta de doble cara en superficies lisas) y comprueba que el tamper apoya.
Encaja el detector en la tapa hasta que haga clic, con la lente hacia la estancia.
Ajustes que marcan la diferencia
| Ajuste | Dónde | Cómo lo dejamos |
|---|---|---|
| Fotos por evento | Ficha del detector | Deja el número de fotos por defecto y activa captura al armar/desarmar solo si el cliente lo pide (consume pila). |
| Sensibilidad | Ficha del detector en DMSS | Media. Baja si hay mascotas o calefacción por aire; alta solo en salas grandes sin fuentes de calor. |
| Inmunidad a mascotas | Ficha del detector | Activada si hay animales de hasta 18 kg. No sustituye a la altura y la orientación correctas. |
| Tipo de zona | Ficha del detector | Instantánea en estancias interiores; con retardo solo en el PIR que ve la puerta por la que entras. |
| Modo de armado | Ficha del detector | En Presente (noche), desactiva los PIR de la zona de dormitorios para poder moverte. |
| Indicador | Ficha del detector | Activado durante la instalación; se puede apagar después para no delatar el detector. |
Mantenimiento
- Pila CR123A: hasta 4 años; cámbiala cuando DMSS avise de pila baja (no esperes a que se apague).
- Limpia la lente con un paño seco cada pocos meses: el polvo reduce el alcance.
- Cada trimestre, Modo prueba y un salto real con la alarma armada.
- No pintes ni tapes la lente.
Si algo no va a la primera
Falsas alarmas
No detecta o detecta tarde
Fuera de línea en DMSS
No se empareja
Aviso de tamper sin tocarlo
Las fotos salen oscuras
Manuales para descargar
Por si quieres ir más allá de esta guía o consultar algo concreto sin conexión.
